亚洲欧美另类色妞网欧美吧,国内精品人妻无码久久久影院导航 ,中文字幕夫妇交换乱叫,国产精品一区二区熟女不卡

不銹鋼作為一種用途廣泛的金屬材料，在現(xiàn)代工業(yè)、建筑、醫(yī)療和日常生活中扮演著重要角色。其中，304和316不銹鋼作為奧氏體不銹鋼的典型代表，占據(jù)了全球不銹鋼消費(fèi)量的70%以上。盡管兩者在外觀上難以區(qū)分，但在化學(xué)成分、耐腐蝕性、機(jī)械性能和應(yīng)用場(chǎng)景上存在顯著差異。本文將從材料學(xué)、工程實(shí)踐和經(jīng)濟(jì)性角度進(jìn)行深度對(duì)比，為材料選擇提供科學(xué)依據(jù)。

一、基礎(chǔ)化學(xué)成分差異：鉬元素的戰(zhàn)略作用

1. 304不銹鋼的配方構(gòu)成

304不銹鋼（美標(biāo)AISI 304，對(duì)應(yīng)國(guó)標(biāo)06Cr19Ni10）的化學(xué)成分遵循經(jīng)典的"18-8"配方：

鉻（Cr）：18-20%

鎳（Ni）：8-10.5%

碳（C）：≤0.08%

錳（Mn）：≤2%

硅（Si）：≤1%

磷（P）、硫（S）：≤0.045%

這種配比通過(guò)鉻元素形成致密氧化膜（Cr?O?），鎳元素穩(wěn)定奧氏體結(jié)構(gòu)，使其兼具良好的耐腐蝕性和加工性能。

2. 316不銹鋼的升級(jí)配方

316不銹鋼（美標(biāo)AISI 316，國(guó)標(biāo)06Cr17Ni12Mo2）在304的基礎(chǔ)上添加了關(guān)鍵的戰(zhàn)略元素：

鉬（Mo）：2-3%

鎳含量提高至10-14%

鉻含量微調(diào)至16-18%

鉬的加入改變了材料的鈍化膜特性，使其在苛刻環(huán)境下的耐腐蝕性得到顯著提升。這種改進(jìn)使得316不銹鋼的原材料成本比304高出約20-30%。

二、耐腐蝕性能對(duì)比：氯化物環(huán)境下的生死差異

1. 常規(guī)環(huán)境下的表現(xiàn)

在干燥大氣、淡水或弱酸性環(huán)境中，304和316的耐腐蝕性差異并不明顯。兩者都能有效抵抗：

普通大氣氧化

食品級(jí)有機(jī)酸

濃度<10%的冷硫酸

常溫下的硝酸溶液

2. 關(guān)鍵轉(zhuǎn)折點(diǎn)：氯離子腐蝕

當(dāng)環(huán)境中存在氯離子（Cl）時(shí)，兩種材料的性能出現(xiàn)顯著分化：

304不銹鋼：在Cl離子濃度超過(guò)200ppm（0.02%）時(shí)，點(diǎn)腐蝕和縫隙腐蝕風(fēng)險(xiǎn)急劇上升。例如在沿海地區(qū)（空氣中Cl?含量可達(dá)1.5mg/m3），304制品可能在2-3年內(nèi)出現(xiàn)銹斑。

316不銹鋼：得益于鉬元素的"修復(fù)"作用，其抗Cl?腐蝕能力提升至304的3-5倍。具體表現(xiàn)為：

臨界點(diǎn)蝕溫度（CPT）提高15-20℃

點(diǎn)蝕電位（Eb）從0.25V提升至0.45V

在海水環(huán)境（Cl離子≈19000ppm）中，316的使用壽命可達(dá)304的8-10倍

3. 特殊腐蝕場(chǎng)景

應(yīng)力腐蝕開裂（SCC）：在80℃以上的含Cl?溶液中，304的SCC敏感性是316的4-7倍

晶間腐蝕：316的碳含量更低（部分牌號(hào)為316L，C≤0.03%），焊接區(qū)域的抗晶間腐蝕能力更優(yōu)

三、機(jī)械性能與加工特性

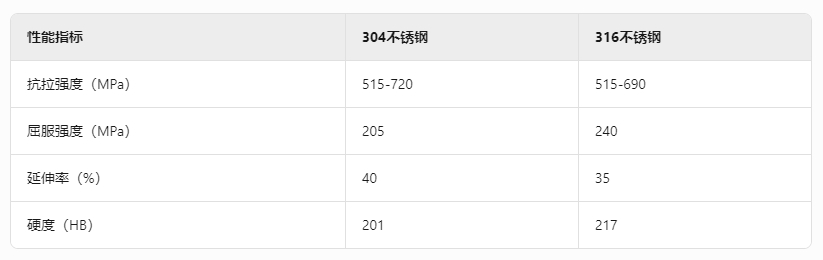

1. 基礎(chǔ)力學(xué)參數(shù)對(duì)比

雖然316的屈服強(qiáng)度更高，但304的延伸率優(yōu)勢(shì)使其更適合深沖壓等塑性加工。

2. 加工硬化特性

304的加工硬化速率（n值≈0.45）略高于316（n≈0.4），這意味著：

304在冷加工時(shí)強(qiáng)度提升更顯著

316的成型回彈較小，適合精密沖壓

3. 焊接性能

兩者均具有優(yōu)良的焊接性，但需注意：

304焊接后建議進(jìn)行固溶處理以恢復(fù)耐蝕性

316焊接需采用含鉬焊材（如ER316L），防止焊縫區(qū)形成σ相

四、經(jīng)濟(jì)性分析與選型策略

1. 成本差異的構(gòu)成

原材料成本：316比304高20-30%

加工成本：316的切削加工能耗比304高約15%

維護(hù)成本：在腐蝕環(huán)境中，316的壽命周期成本可能僅為304的1/3

2. 選型決策樹

根據(jù)應(yīng)用場(chǎng)景的四個(gè)關(guān)鍵參數(shù)進(jìn)行選擇：

Cl濃度：＞200ppm → 必選316

溫度：＞60℃的腐蝕環(huán)境 → 優(yōu)先316

應(yīng)力狀態(tài)：存在持續(xù)拉應(yīng)力 → 推薦316

預(yù)算限制：非關(guān)鍵部件可考慮304

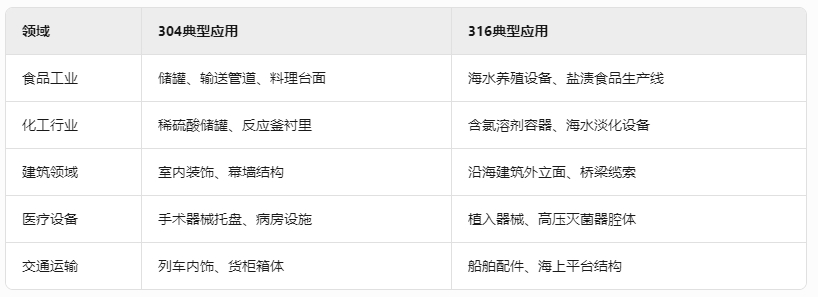

3. 典型應(yīng)用場(chǎng)景

五、常見誤區(qū)與使用建議

1. 認(rèn)知誤區(qū)糾正

誤區(qū)1："316全面優(yōu)于304"

實(shí)際：在無(wú)Cl離子環(huán)境中使用316會(huì)造成資源浪費(fèi)，例如室內(nèi)家具使用316無(wú)必要。

誤區(qū)2："不銹鋼永不生銹"

真相：所有不銹鋼在特定條件下都會(huì)腐蝕，316只是將腐蝕速率降低到可接受范圍。

2. 維護(hù)建議

定期使用硝酸（濃度5-10%）進(jìn)行鈍化處理

避免與碳鋼工具接觸，防止鐵污染

在高溫高濕環(huán)境中增加通風(fēng)除濕

六、未來(lái)發(fā)展趨勢(shì)

隨著材料科學(xué)的進(jìn)步，兩類不銹鋼的升級(jí)方向呈現(xiàn)分化：

304系：開發(fā)低鎳高氮品種（如304LN），在保持性能的同時(shí)降低成本

316系：通過(guò)添加銅、氮等元素，發(fā)展超級(jí)奧氏體不銹鋼（如904L），將耐Cl離子腐蝕能力再提升5-8倍

通過(guò)以上多維度的對(duì)比分析可以看出，304與316不銹鋼的選擇本質(zhì)上是對(duì)材料性能、使用環(huán)境和經(jīng)濟(jì)性的綜合權(quán)衡。工程人員在具體選型時(shí)，建議進(jìn)行全面的工況分析和壽命周期成本計(jì)算，避免過(guò)度設(shè)計(jì)或性能不足的雙重風(fēng)險(xiǎn)。在全球化工業(yè)體系下，這兩種材料的互補(bǔ)性應(yīng)用將持續(xù)推動(dòng)各行業(yè)的技術(shù)進(jìn)步。
